Увођење производа
Ови фитинги су произведени од европског стандарда месинга ЦВ617Н кроз топло ковање и прецизну машинску обраду, након чега следи процес жарења како би се елиминисала унутрашња напетост и побољшала механичка чврстоћа. Светла никлована облога обезбеђује отпорност на корозију и одржава естетску привлачност. Дизајнирани за ПЕКС-АЛ композитне цеви (нпр. С3.2 серија: ДН16×2,2, ДН20×2,8, ДН25×3,5) и примењене на ПЕКС, ПЕРТ, ПБ и друге цеви, ови фитинзи омогућавају компактне, поуздане и{13}}непропусне везе у захтевним окружењима.
Опис производа
ПОЛИГОН клизни фитинзи користе иновативни механизам за стезање где се цев убацује у фитинг и причвршћује помоћу специјализованог хидрауличног алата за стезање. Ова технологија елиминише потребу за О-прстеновима или додатним материјалима за заптивање, ослањајући се уместо тога на прецизне-компоненте од месинга које се обрађују да би се формирала трајна,-непропусна веза. Клизни спојеви су дизајнирани са двоструком-структуром заптивке која се прилагођава тешким радним условима, укључујући температурне флуктуације (-20 степени до 110 степени) и скокове притиска до 16 бара. Асортиман производа укључује редукционе спојнице (нпр. Φ20×16) и варијанте са навојем (Г1/2", Г3/4", Г1") за флексибилну интеграцију система. Компактан дизајн омогућава инсталације које-штеде простор, док је никлована површина отпорна на промену боје и корозију током деценија рада.
Информације о производу
Материјал
Месинг ЦВ617Н (вруће-коване, никловане{2}})
Оцена притиска
ПН16 (16 бара на 20 степени)
Температурни опсег
-20 степени до 110 степени
Компатибилност
ПЕКС-АЛ цеви (ДН16-ДН32, С3.2 серије), ПЕКС, ПЕРТ, ПБ
Тхреад Стандард
ИСО 228-1 (Г1/2", Г3/4", Г1")
Цертификати
ЦНАС тестиран, затезна чврстоћа већа или једнака 280 Н/мм², издужење веће или једнако 10%

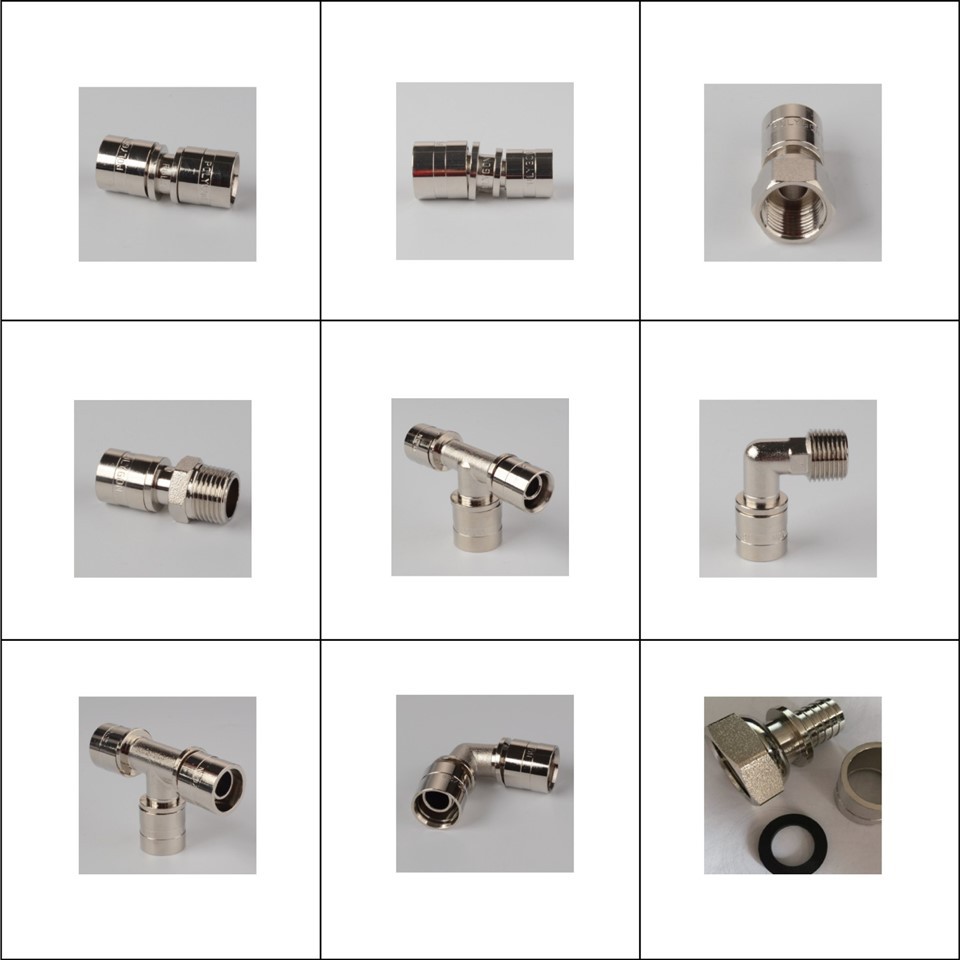

Спецификација производа
|
Фиттинг Типе |
Димензије (мм) |
Тхреад Сизе |
Апликација |
|
Спојница |
ДН16, ДН20, ДН25 |
- |
Права веза |
|
Редуцер |
ДН16к20, ДН20к25, ДН16к25 |
"-" |
Прелазак величине |
|
Колено са мушким навојем |
ДН16, ДН20, ДН25 |
G1/2", G3/4" |
Угаона навојна веза |
|
Унија са женским навојем |
ДН16, ДН20, ДН25 |
G1/2", G3/4" |
Интеграција са навојем |
|
Шесто{0}}уклапање |
ДН20×16×16, ДН20×16×20 |
- |
Вишесмерна{0} дистрибуција |
|
Колено зидне плоче |
ДН16, ДН20 |
G1/2", G3/4" |
Зидни{0}}прикључак за радијатор |
|
Редуцинг Тее |
ДН16×20×16, ДН20×25×20 |
- |
Грана са прелазом величине |
Пуна спецификација испод
Процес контроле квалитета
Избор материјала
ЦВ617Н месинг верификован за хемијски састав и механичка својства.
Хот Форгинг
Ковање под притиском од 800 тона побољшава структуру зрна и издржљивост.
ЦНЦ обрада
Толеранција навоја се одржава на ±0,05 мм ради заптивања{1}}отпорног на цурење.
Третман жарењем
Ослобађање од стреса на 550 степени у трајању од 2 сата спречава пуцање.
Тестирање притиска
100% хидростатичко тестирано на 40 бара (2,5× ПН) током 1 сата.
Инспекција површине
Дебљина никловане превлаке верификована на 15–20 μм испитивањем вртложним струјама.
Предности перформанси
Двоструки{0}} механизам за заптивање обезбеђује нулто цурење под притиском од 40 бара.
Одржава интегритет при непрекидном раду од 110 степени.
Никловање издржава пХ 6,5–8,5 квалитета воде током 50+ година.
Хидраулични алат омогућава брзе везе{0}}зависне само од алата.
Одржава интегритет при непрекидном раду од 110 степени.
Комплетна серија компатибилна са ПЕКС, ПЕ{0}}РТ, ПБ и ПЕКС{1}}АЛ цевима.
Применљиви сценарији
- Системи радијаторског грејања: Прикључци за бакарне{0}}алуминијумске радијаторе и радијаторе од челичне плоче.
- Зидни{0}}окачени котлови: Компактне арматуре за стамбене јединице за грејање.
- Соларне термалне инсталације: Прикључци отпорни- на високе температуре за соларно грејање воде.
- ХВАЦ Системс: Интеграција са системима централне климатизације и топлотне пумпе.
- Индустриал Пипинг: Клизна арматура Транспорт хемијских и термичких флуида у производним погонима.
